KPM16-MT 電位器式位移傳感器應用于大型掃描儀上案列
來源： 發布于：2025-5-10 16:23:11 瀏覽：1005
電位器式位移傳感器應用于大型掃描儀上案列

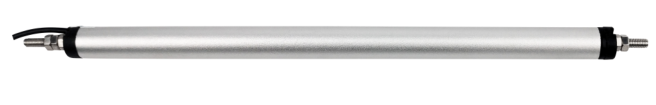

它通過電位器元件將機械位移轉換成與之成線性或任意函數關系的電阻或電壓輸出。直線電位器可用作直線位移感器。在掃描儀中，可動電刷與掃描頭相連，掃描頭的位移引起電位器移動端的電阻變化，阻值的變化量反映了位移的量值，阻值的增加還是減小則表明了位移的方向。通常在電位器上通上電源電壓，可以把電阻變化轉換為電流或者電壓輸出。其優點是結構簡單，輸出信號大，使用方便，價格實惠。
電位器：其電刷移動時電阻以匝電阻為階梯而變化，輸出特性呈階梯形。若在伺服系統中用作位移反饋元件，過大的階躍電壓會引起系統振蕩，因此制作中應盡量減小每匝的電阻值。
優點：結構簡單，體積小，使用方便，價格低廉，輸出信號大。對于安裝空間有限或?qū)Τ杀久舾械膾呙鑳x應用場景較為適用。例如在一些小型家用掃描儀中，電位器式位移傳感器可以以較低的成本實現基本的位移測量功能。
在掃描儀中的主要作用：
在一些對成本控制較為嚴格且對精度要求不是極高的掃描儀中，電位器式位移傳感器可用于檢測掃描頭的直線位移，將掃描頭的機械位移轉換為電信號，為掃描儀的制系統提供位置信息。

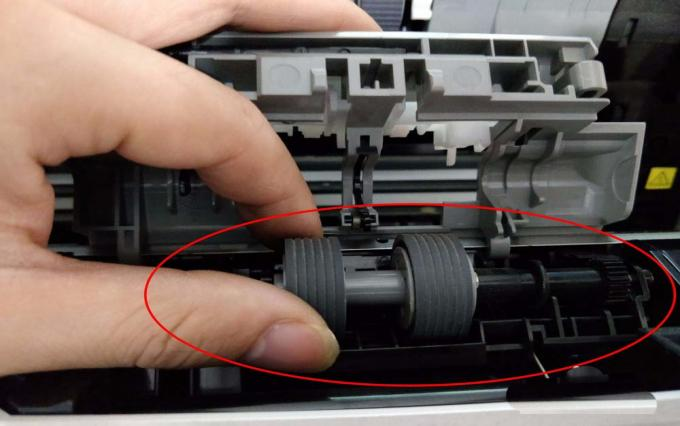

主要固定在掃描頭位置檢測：掃描儀的掃描頭需要在固定軌道上精確移動，以確保圖像或文檔的每一部分都能被準確捕捉。直線電位器式位移傳感器可以安裝在掃描頭的移動軌道上，實時監測掃描頭的位置，確保其按照預定路徑移動。這種位置檢測對于保證掃描質量至關重要。
實現運動控制：通過監測掃描頭的位移變化，直線電位器式位移傳感器可以實時反饋掃描頭的運動狀態，用于控制系統對掃描頭的運動進行調整和控制。例如，當掃描頭需要從一個位置移動到另一個位置時，傳感器可以提供精確的位置信息，幫助控制系統調整電機的轉速和方向，確保掃描頭能夠準確到達目標位置。
