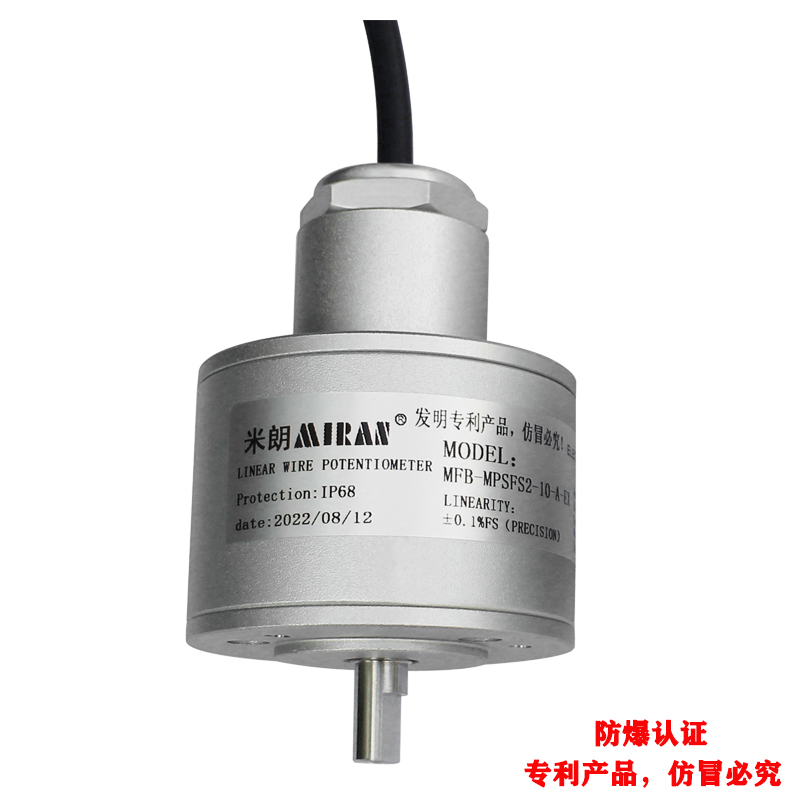

一、防水防爆型磁感應角度傳感器概述：
MFB-MPSFS2防水防爆系列磁電編碼器為測量電機旋轉位置的內部非接觸式絕 對 值編碼器，產品采用米朗科技自主研發的各向異性磁電阻(AMR)傳感器，并加入信號調理及算法，計算 絕 對 角度，可在水下100米里長期正常工作。
二、防水防爆型磁感應角度傳感器產品特性：
● 信號輸出：RS485半雙工通信，4-20mA，0-5V，0-10V
● 支持轉速600rmp
● 體積小
● 抗污染能力強
● 絕 對 值輸出，數據掉電記憶
● 防護等級IP68，可在水下100米里長期正常工作
三、防水防爆型磁感應角度傳感器應用領域：
● 伺服控制系統
● 機器手臂
● 位置測量
● 工業自動化控制
● 直流電機
四、防水防爆型磁感應角度傳感器電氣技術規格：
|
技術規格
|
參數《防水防爆型磁感應絕 對輸出型》
|
|
模擬輸出
|
數字輸出
|
|
輸出信號
|
0～5V/0～10V/4～20mA
|
RS485
|
|
電源電壓
|
+12～24VDC
|
+12～24VDC
|
|
分辨率
|
0.09°
|
0.09°
|
|
可標定圈數范圍
|
1～40圈
|
1～4080圈
|
|
線性精度
|
≤0.2%F.S.
|
≤0.2%F.S.
|
|
旋轉方向
|
順時針/逆時針
|
|
允許旋轉速度
|
≤600rpm
|
|
響應頻率
|
100Hz
|
|
防護等級
|
IP68
|
|
工作環境溫度
|
-40℃～85℃
|
注：電源打開后因內部電路的初期化，請?jiān)谏想?/span>50msec后，再輸入命令。每次斷電與上電保持間隔大于10秒。

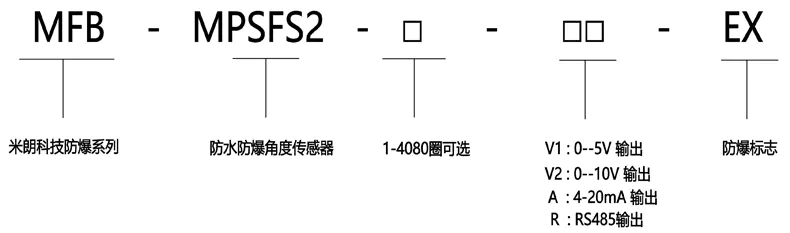

五、防水防爆型磁感應角度傳感器選型指導：

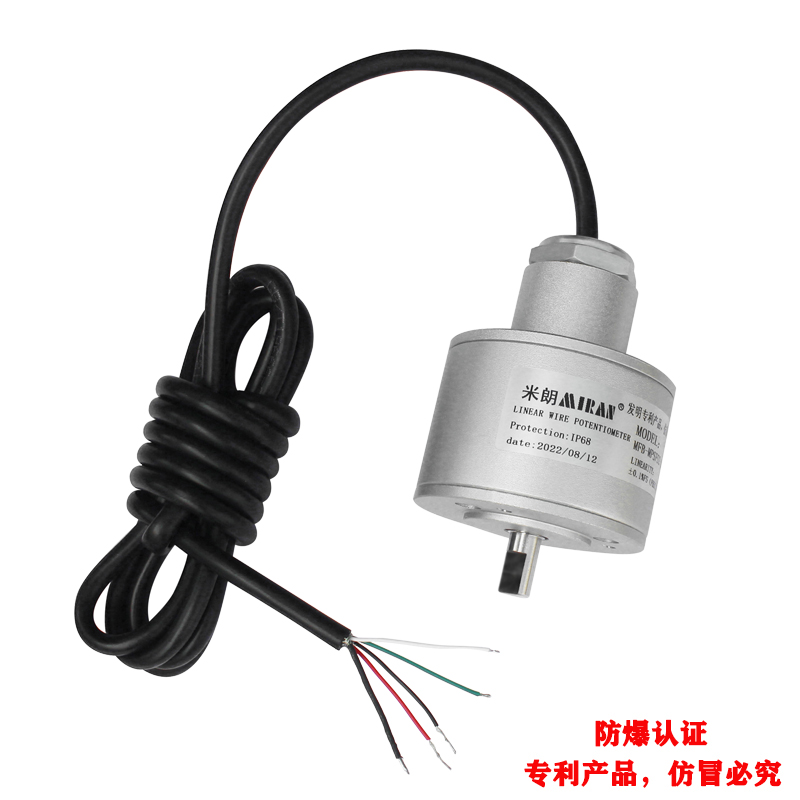

六、防水防爆型磁感應角度傳感器接線方式：
|
接線顏色
|
功能說明
|
備注
|
|
紅色
|
電源正VCC
|
+12V～24VDC
|
|
黑色
|
電源負GND
|
0V
|
|
綠色
|
RS485-A/OUT+
|
信號輸出
|
|
白色
|
RS485-B/OUT-
|
信號輸出
|
|
屏蔽層
|
接外殼
|
接地
|

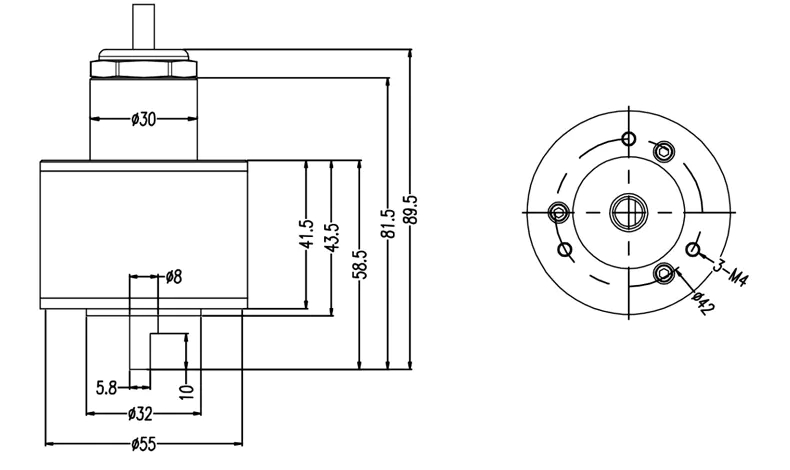

七、防水防爆型磁感應角度傳感器安裝尺寸：
如需詳詢及具體價格，請撥打服務熱線：18988775301 張工
