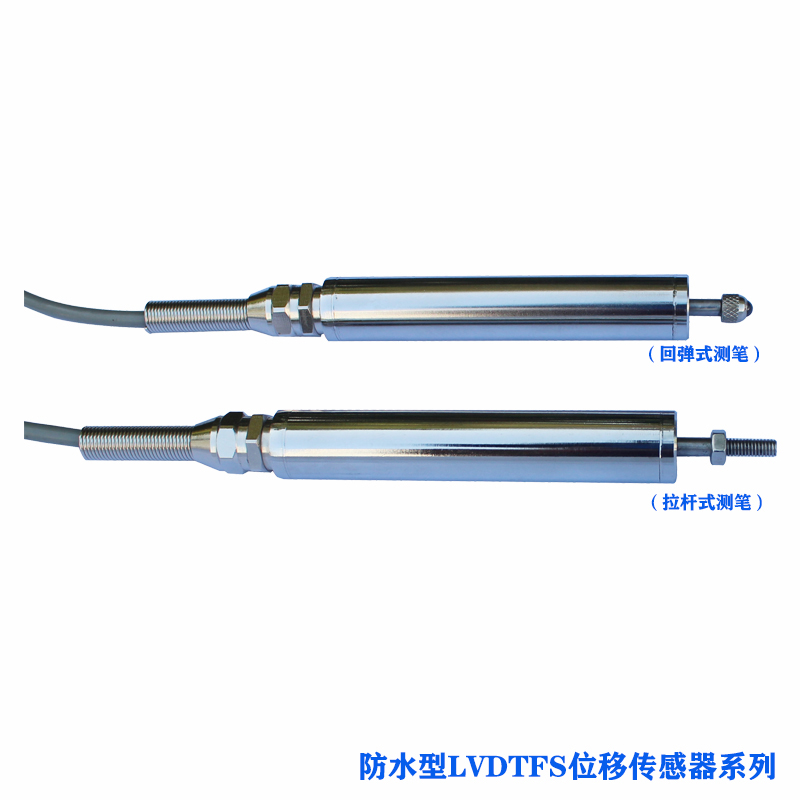

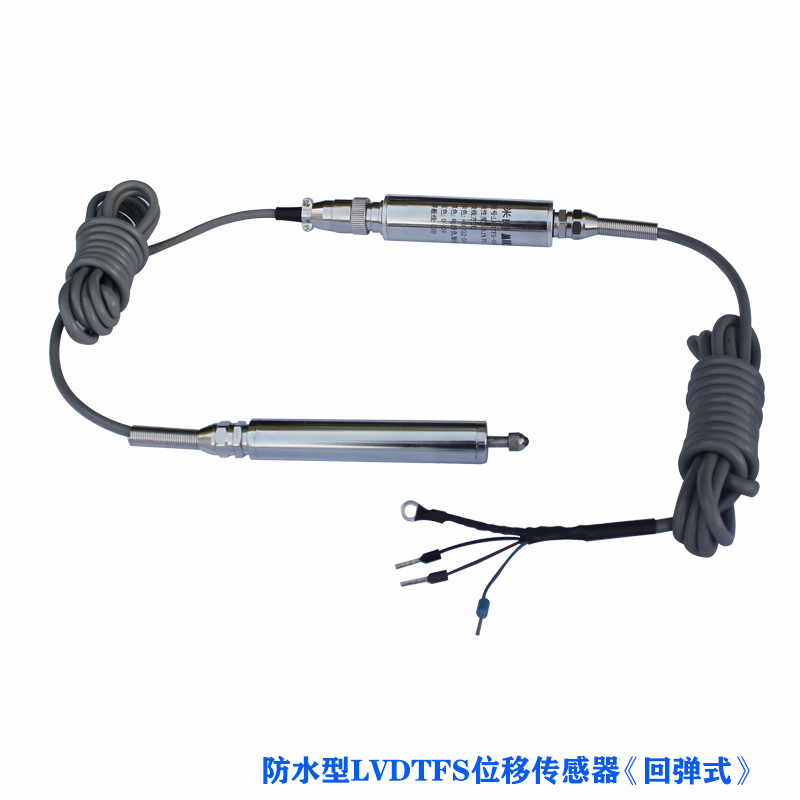

一、LVDTFS系列防水型裂縫計概述：
防水型差動變壓器式位移傳感器（LVDT）可廣泛應用于航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。
直流LVDT具有優良的性能，采用方便的單電源+12～24V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0～5V, 0～10V,0±5V，0±10V，4～20mA，RS485輸出。
二、LVDTFS系列防水型裂縫計應用范圍：
★內置精密直線軸承，重復性好 ★探頭為氮化硅陶瓷球，耐磨性好
★無滑動觸點，使用壽命長 ★直流單電源供電，內置高性能信號解調器
★二線制4-20mA電流輸出，三線制0-5V、0-10V、0±5V、0±10V電壓輸出，四線制RS485輸出
★外徑Φ20mm,不銹鋼304外殼,拉桿式可配魚眼
三、LVDTFS系列防水型裂縫計技術參數：
|
位移量程 |
5mm,10mm,20mm,25mm,40mm,50mm,100mm |
|
輸出信號 |
0～5V, 0～10V,4～20mA，RS485 |
|
分辨率 |
≤0.1um(zui高） 數字式輸出是16bit |
|
線性誤差 |
≤±0.25%FS |
|
重復誤差 |
可達1um |
|
供電電源 |
+12～30V DC |
|
工作電流 |
4～50mA |
|
動態特性 |
20Hz（拉桿式可達50HZ） |
|
耐受沖擊 |
250g/11毫秒 |
|
振動允限 |
10g/2KHZ |
|
激勵電壓 |
3Vrms |
|
激勵頻率 |
5KHZ |
|
溫度系數 |
零點≤0.01%/℃ |
|
靈敏度 |
≤0.025%/℃ |
|
工作溫度 |
-25℃～+85℃ |
|
防護等級 |
IP68（測筆），IP65（變送器） |
注意！??！傳感器測筆和變送器必須配套（測筆編號與變送器編號一致）使用，禁止隨意調換，否則傳感器線性精度將嚴重失真。
直流穩壓電源輸出電壓值必須在規定的使用范圍內

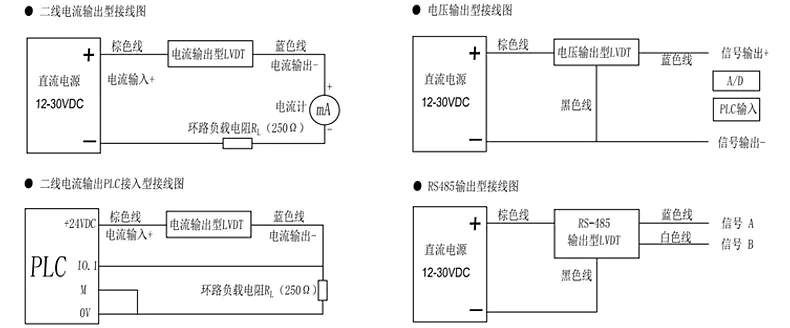

1.電流信號輸出 電纜線顏色定義：
棕色----供電電源（+） 電流輸入（+）
藍色----供電電源（-） 電流輸出（-）
2. 電壓信號輸出 電纜線顏色定義：
棕色---- 供電電源（+）
藍色---- 電壓輸出（+）
黑色---- 供電電源（-）信號輸出（-）
3.數字RS-485信號輸出 電纜線顏色定義：
棕色---供電電源（+）
黑色---供電電源（-）
藍色---信號A
白色---信號B

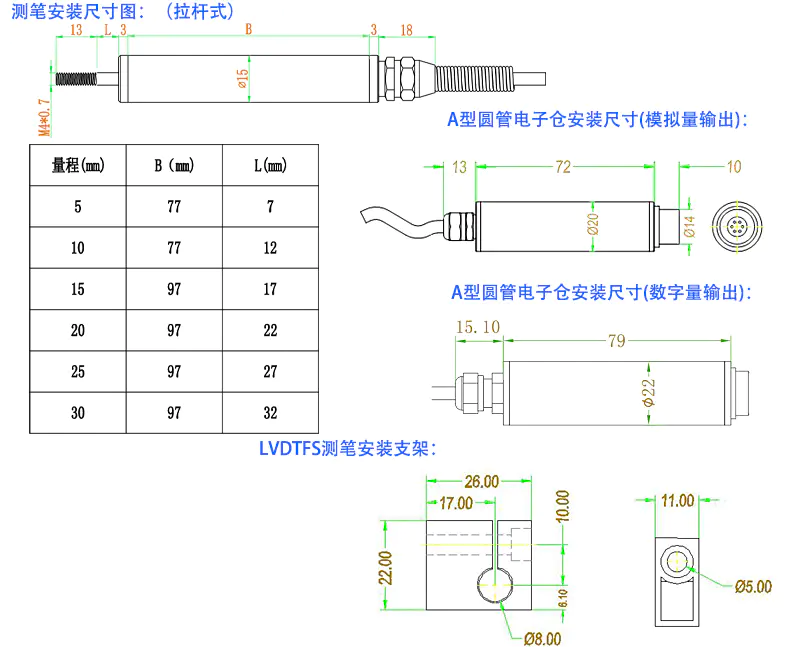

六、安裝尺寸：

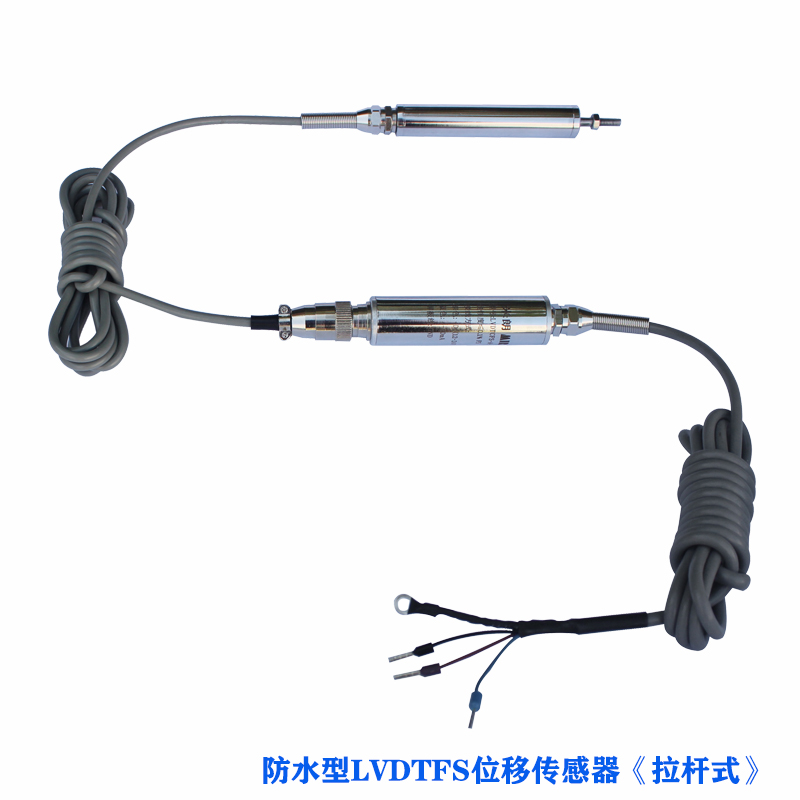

防水型拉桿式LVDTCFS：
